ILGA

Lichtgitter

Das vollautomatische Lichtgitter in flacher Bauform

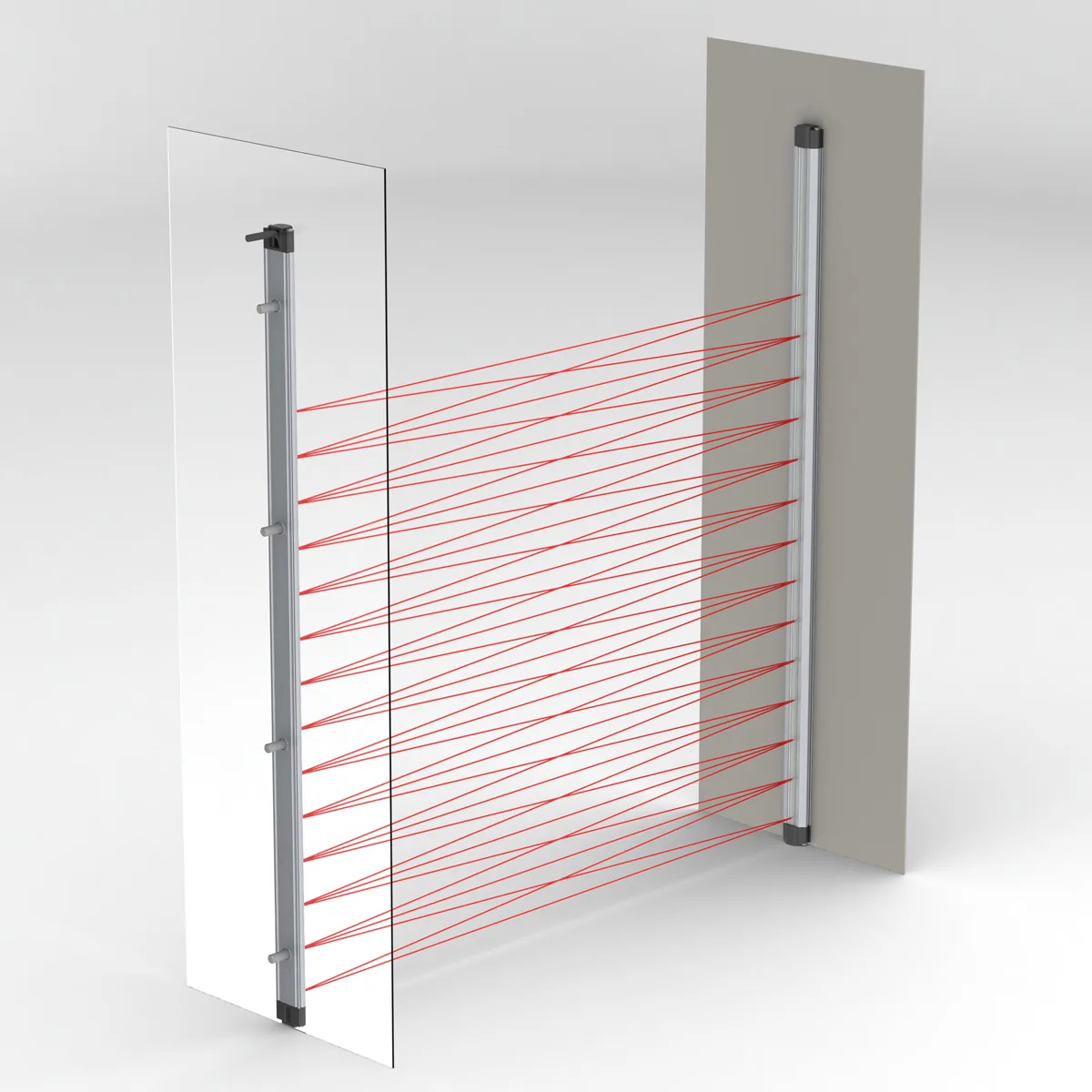

Das ILGA erweitert die ILG-Produktpalette um eine um 90 Grad gedrehte, flache Variante, die auf, in oder hinter eine Wand geschraubt oder geklemmt werden kann. Dabei ist es „platt wie eine Flunder“.

Angebot anfordern Datenblatt Downloads 543

Das ILGA ist das einzige flache Lichtgitter am Markt, das im untersten Preissegment eine enorme Variantenvielfalt mit weiten technischen Möglichkeiten kombiniert. Aber keine Sorge: es ist zunächst einmal ein ganz normales Lichtgitter - einfach anklemmen und fertig. Durch die freie Parametrierbarkeit ohne Hilfsmittel können Sie das ILGA jedoch direkt vor Ort an die meisten unvorhergesehenen Einbausituationen und Kundenwünsche anpassen, wie z.B. beliebig große oder sogar mehrere störende Gegenstände im Lichtweg ausblenden oder die Funktion des Ausgangs invertieren. Auch beleuchtete ILGA, ILGA mit Heizung, ILGA-Gruppen, einstellbare Summer usw. sind erhältlich.

ILGA-Lichtgitter finden Verwendung als Umsteuereinrichtungen an Türen und Toren, in Personenaufzügen, an Zugängen in der industriellen Fertigung, in automatischen Lagern, zur Überwachung von Ladegut, etc.

Befestigungsvarianten

(Längenangaben siehe Tabellen im Datenblatt.)

Beispiel: ILGA-LED, das ILGA mit integrierten Rot-Grün-LEDs zur Signalisierung „Tür wird schließen/schließt/ist offen“

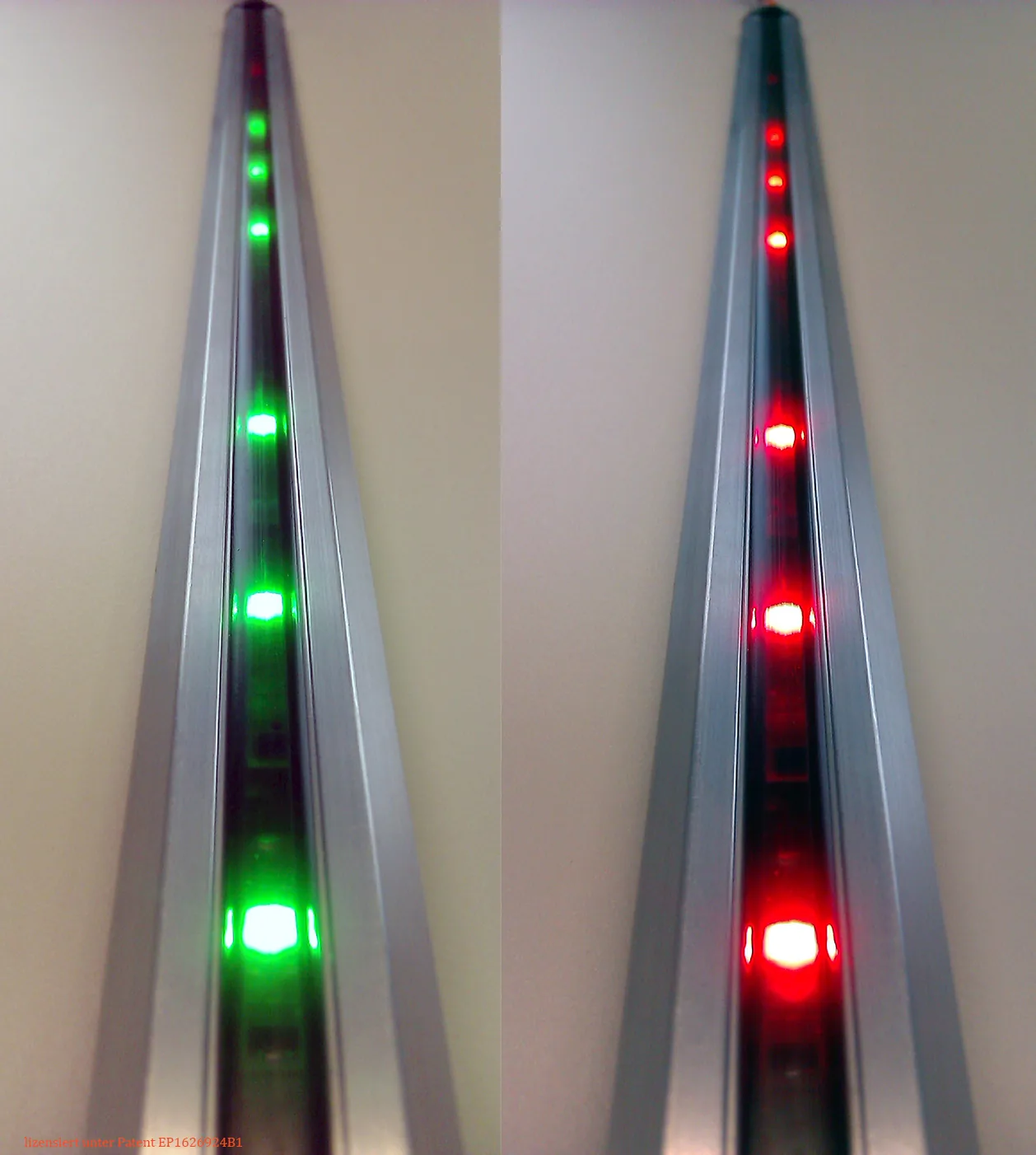

Die Variante ILGA-LED ist mit grünen und roten LEDs beleuchtet. Die Sensorleisten werden vorzugsweise auf den Türblättern montiert. Bei sich öffnender oder offener Tür leuchtet das ILGA-LED grün und zeigt somit „alles in Ordnung“. Vor Beginn einer Türschließung blinkt es mehrmals rot und signalisiert somit „Achtung, die Tür schließt gleich“. Bei sich schließender und geschlossener Tür leuchtet es konstant rot. Ist die Tür mehr als 60 Sekunden geschlossen, schalten die LEDs aus. Der Anschluss kann einfach am Tür-Schließ-Signal der Steuerung erfolgen.

Das ILGA-LED bietet somit ein Mehr an Sicherheit und eine „sichtbare Investition“ für Ihren Kunden. Es ist besonders gut geeignet z.B. für Seniorenwohnheime, Krankenhäuser und öffentliche Gebäude.

EN 81-20

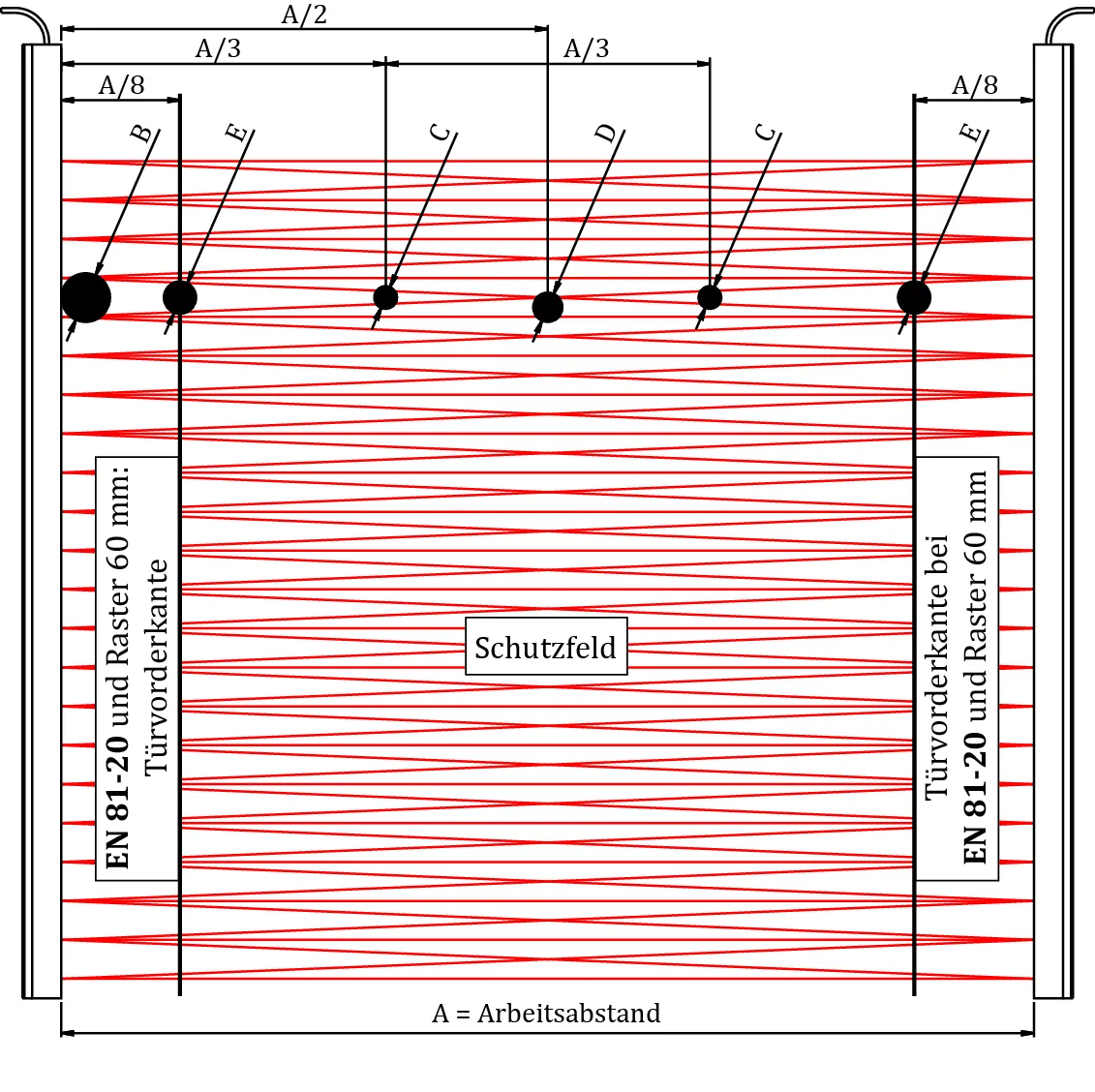

Der Abstand der Lichtstrahlen zueinander ist direkt an den Sensorleisten gleich dem Abstand der Kanäle. Durch die dreifache Kreuzung der Lichtstrahlen ergibt sich im Inneren des Schutzfeldes eine höhere Auflösung als direkt an den Sensorleisten. Die Größe der erkannten Gegenstände ist im Bild mit B, C, D, E angegeben. Für die Lichtgittervarianten ergeben sich:

Raster 12: B=118 mm D=59 mm C=39 mm
Raster 06: B= 59 mm D=30 mm C=20 mm
Raster 04: B= 40 mm D=21 mm C=14 mm

Gem. EN 81-20 muss das Lichtgitter bei kraftbetätigten Aufzugtüren 50 mm große Fremdkörper erkennen (B im Bild). Lichtgitter mit Kanalraster 04 erfüllen die Norm ohne Einschränkung. Bei Raster 06 müssen Kreuzstrahlen parametriert sein (Standard) und die Sensorleisten um jeweils min. A/8 von der Türkante zurückgezogen montiert werden (E im Bild), z.B. bei einer lichten Türbreite von 900 mm min. 113 mm. Kanalraster 12 ist für EN 81-20 nicht erlaubt.

EN 81-20 wird erfüllt, wenn sich die Lichtstrahlen zwischen 25 und 1600 mm oberhalb der Fahrkorbtürschwelle befinden. Soll das Lichtgitter direkt an der Türkante mitfahrend montiert werden, verwenden Sie bitte min. ILGA-42/04.

Gem. EN 81-20 muss ein Ausfall des Lichtgitters erkannt werden. Hierfür steht der standardmäßige Testeingang des ILGA zur Verfügung (Funktion siehe Datenblatt).

EN 81-70

Die Aufzugnorm EN81-70 wird erfüllt, wenn sich die Lichtstrahlen zwischen 25 und 1800 mm oberhalb der Fahrkorbtürschwelle befinden. Setzen Sie hierfür z.B. mind. ein ILGA-31/06 oder ILGA-46/04 ein.

NTR12-Netzteil

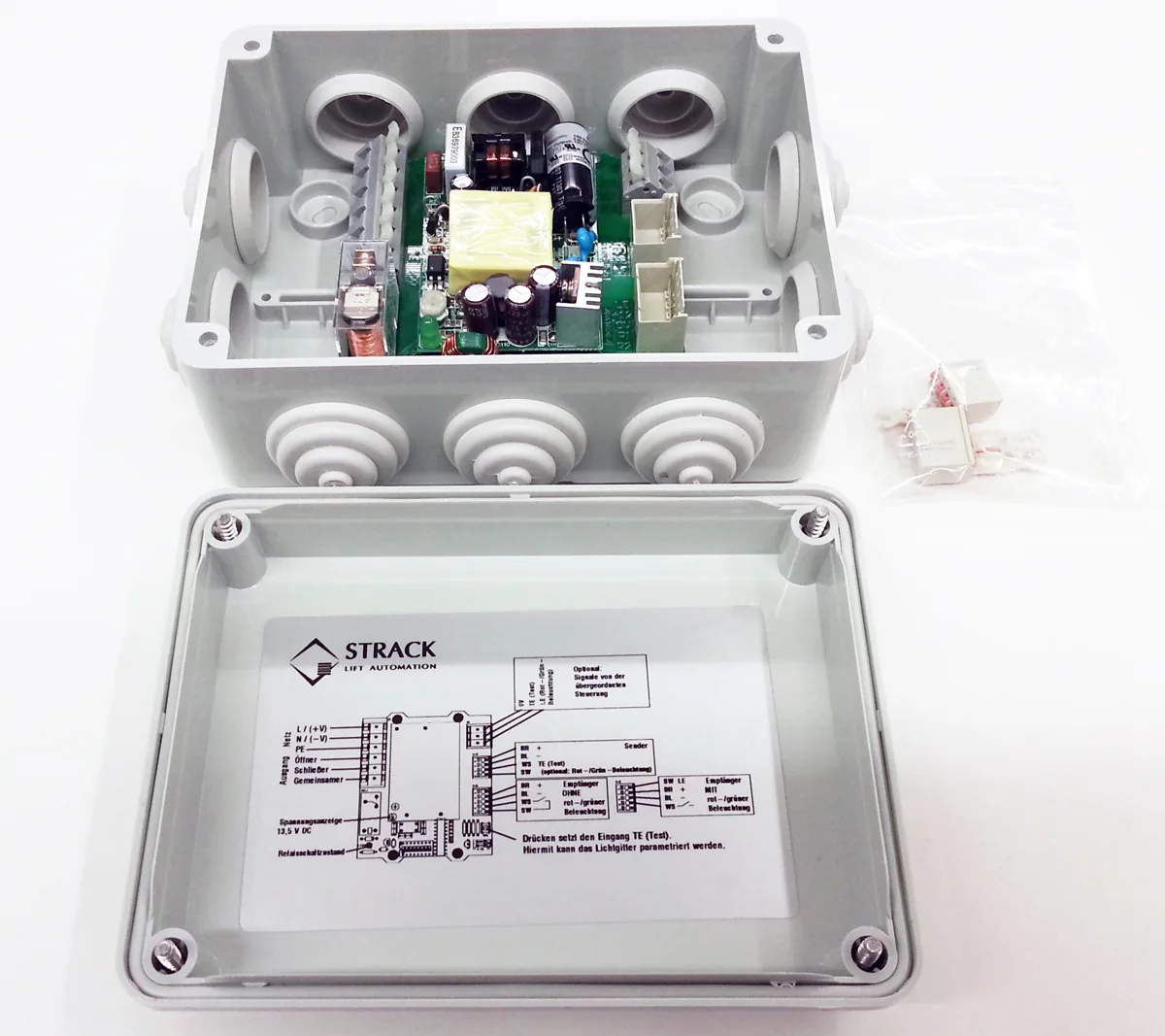

Optionales Netzteil bei Spannungsversorgung >30V oder Summerfunktion

Datenblätter

Betriebsanleitungen

3D-Modelle

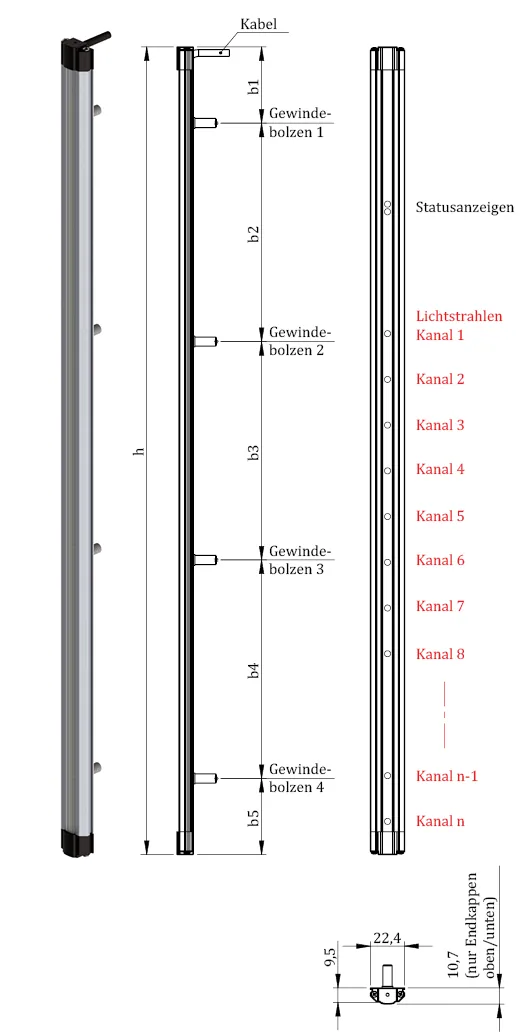

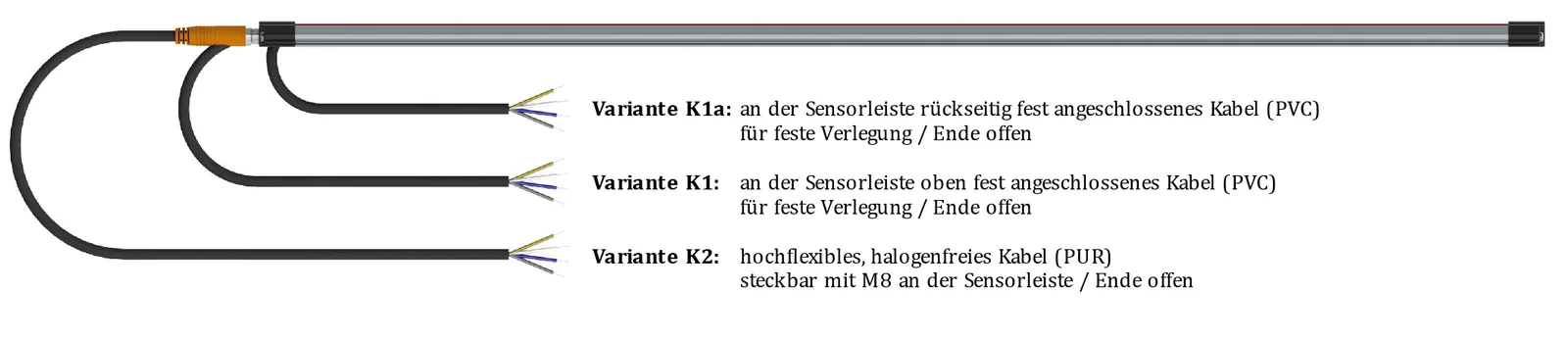

ILGA mit Bolzenbefestigung, Kabel K1 60 Dateien
280 mm 320 mm 330 mm 360 mm 390 mm 400 mm 440 mm 450 mm 480 mm 510 mm 560 mm 570 mm 600 mm 630 mm 640 mm 680 mm 720 mm 750 mm 760 mm 800 mm 810 mm 870 mm 880 mm 920 mm 930 mm 960 mm 990 mm 1000 mm 1040 mm 1050 mm 1080 mm 1110 mm 1120 mm 1200 mm 1230 mm 1240 mm 1280 mm 1290 mm 1320 mm 1350 mm 1360 mm 1400 mm 1410 mm 1440 mm 1470 mm 1520 mm 1530 mm 1560 mm 1590 mm 1600 mm 1640 mm 1680 mm 1710 mm 1720 mm 1760 mm 1770 mm 1830 mm 1840 mm 1880 mm 1890 mm
ILGA mit Bolzenbefestigung, Kabel K1a 96 Dateien
280 mm 320 mm 330 mm 360 mm 390 mm 400 mm 440 mm 450 mm 480 mm 510 mm 560 mm 570 mm 600 mm 630 mm 640 mm 680 mm 720 mm 750 mm 760 mm 800 mm 810 mm 870 mm 880 mm 920 mm 930 mm 960 mm 990 mm 1000 mm 1040 mm 1050 mm 1080 mm 1110 mm 1120 mm 1200 mm 1230 mm 1240 mm 1280 mm 1290 mm 1320 mm 1350 mm 1360 mm 1400 mm 1410 mm 1440 mm 1470 mm 1520 mm 1530 mm 1560 mm 1590 mm 1600 mm 1640 mm 1680 mm 1710 mm 1720 mm 1760 mm 1770 mm 1830 mm 1840 mm 1880 mm 1890 mm 1920 mm 1950 mm 1960 mm 2000 mm 2010 mm 2040 mm 2070 mm 2080 mm 2160 mm 2190 mm 2200 mm 2240 mm 2250 mm 2280 mm 2310 mm 2320 mm 2360 mm 2370 mm 2400 mm 2430 mm 2480 mm 2490 mm 2520 mm 2550 mm 2560 mm 2600 mm 2640 mm 2670 mm 2680 mm 2720 mm 2730 mm 2790 mm 2850 mm 2910 mm 2970 mm 3030 mm
ILGA mit Bolzenbefestigung, Kabel K2 96 Dateien
280 mm 320 mm 330 mm 360 mm 390 mm 400 mm 440 mm 450 mm 480 mm 510 mm 560 mm 570 mm 600 mm 630 mm 640 mm 680 mm 720 mm 750 mm 760 mm 800 mm 810 mm 870 mm 880 mm 920 mm 930 mm 960 mm 990 mm 1000 mm 1040 mm 1050 mm 1080 mm 1110 mm 1120 mm 1200 mm 1230 mm 1240 mm 1280 mm 1290 mm 1320 mm 1350 mm 1360 mm 1400 mm 1410 mm 1440 mm 1470 mm 1520 mm 1530 mm 1560 mm 1590 mm 1600 mm 1640 mm 1680 mm 1710 mm 1720 mm 1760 mm 1770 mm 1830 mm 1840 mm 1880 mm 1890 mm 1920 mm 1950 mm 1960 mm 2000 mm 2010 mm 2040 mm 2070 mm 2080 mm 2160 mm 2190 mm 2200 mm 2240 mm 2250 mm 2280 mm 2310 mm 2320 mm 2360 mm 2370 mm 2400 mm 2430 mm 2480 mm 2490 mm 2520 mm 2550 mm 2560 mm 2600 mm 2640 mm 2670 mm 2680 mm 2720 mm 2730 mm 2790 mm 2850 mm 2910 mm 2970 mm 3030 mm

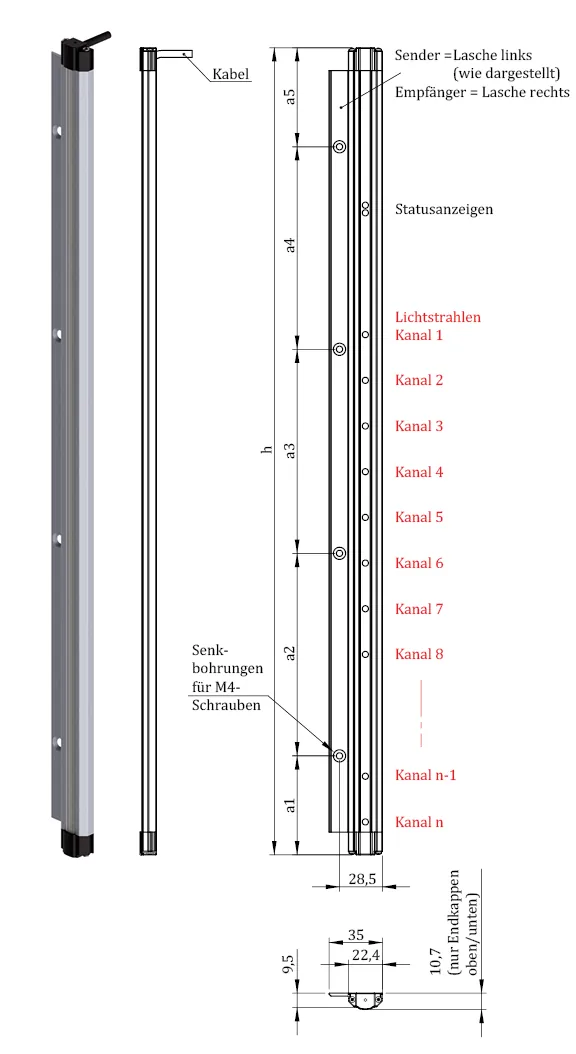

ILGA mit Laschenbefestigung, Kabel K1 96 Dateien
