ILG

Lichtgitter

Das vollautomatische Lichtgitter in schmaler Bauform mit 5m oder 10m Reichweite

Das ILG ist das einzige schmale Lichtgitter am Markt, das im untersten Preissegment eine enorme Variantenvielfalt mit weiten technischen Möglichkeiten kombiniert. Aber keine Sorge: es ist zunächst einmal ein ganz normales Lichtgitter - einfach anklemmen und fertig.

Angebot anfordern Datenblatt Downloads 1005

Durch die freie Parametrierbarkeit ohne Hilfsmittel können Sie das ILG jedoch direkt vor Ort an die meisten unvorhergesehenen Einbausituationen und Kundenwünsche anpassen, wie z.B. beliebig große oder sogar mehrere störende Gegenstände im Lichtweg ausblenden oder die Funktion des Ausgangs invertieren.

Auch beleuchtete ILG, ILG mit Heizung, einstellbare Summer usw. sind erhältlich. ILG-Lichtgitter finden Verwendung als Umsteuereinrichtungen an Türen und Toren, in Personenaufzügen gem. EN81-1/-2/-20 und EN81-70, an Zugängen in der industriellen Fertigung, in automatischen Lagern, zur Überwachung von Ladegut, etc.

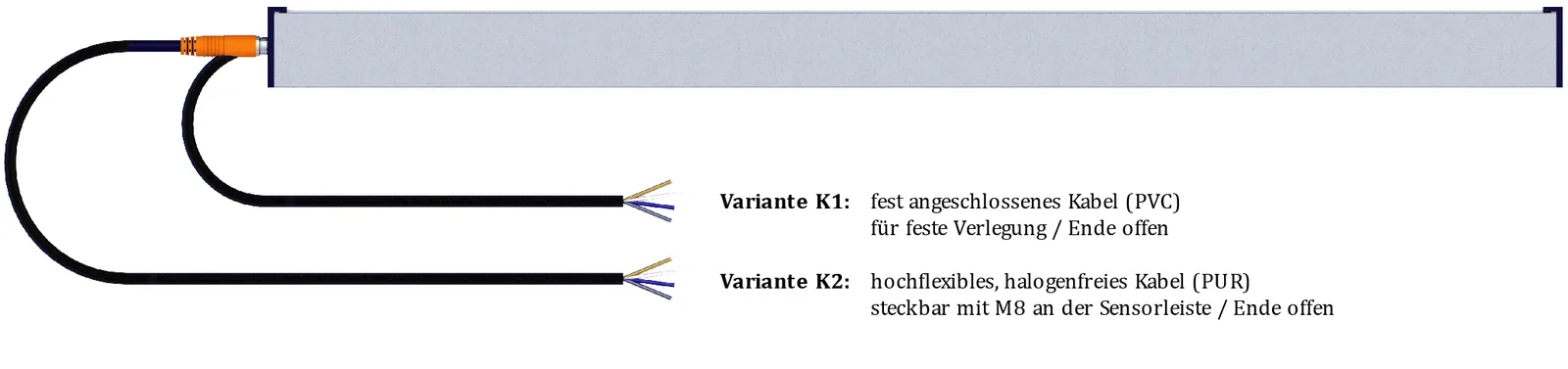

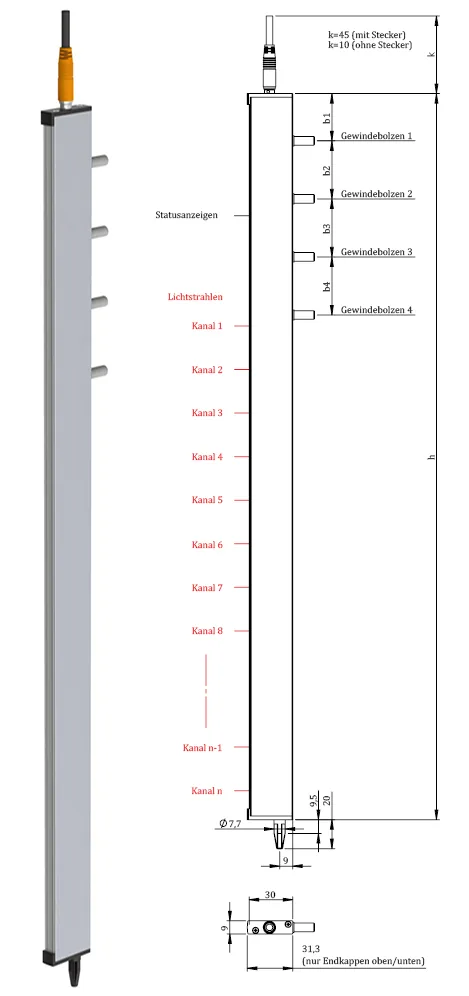

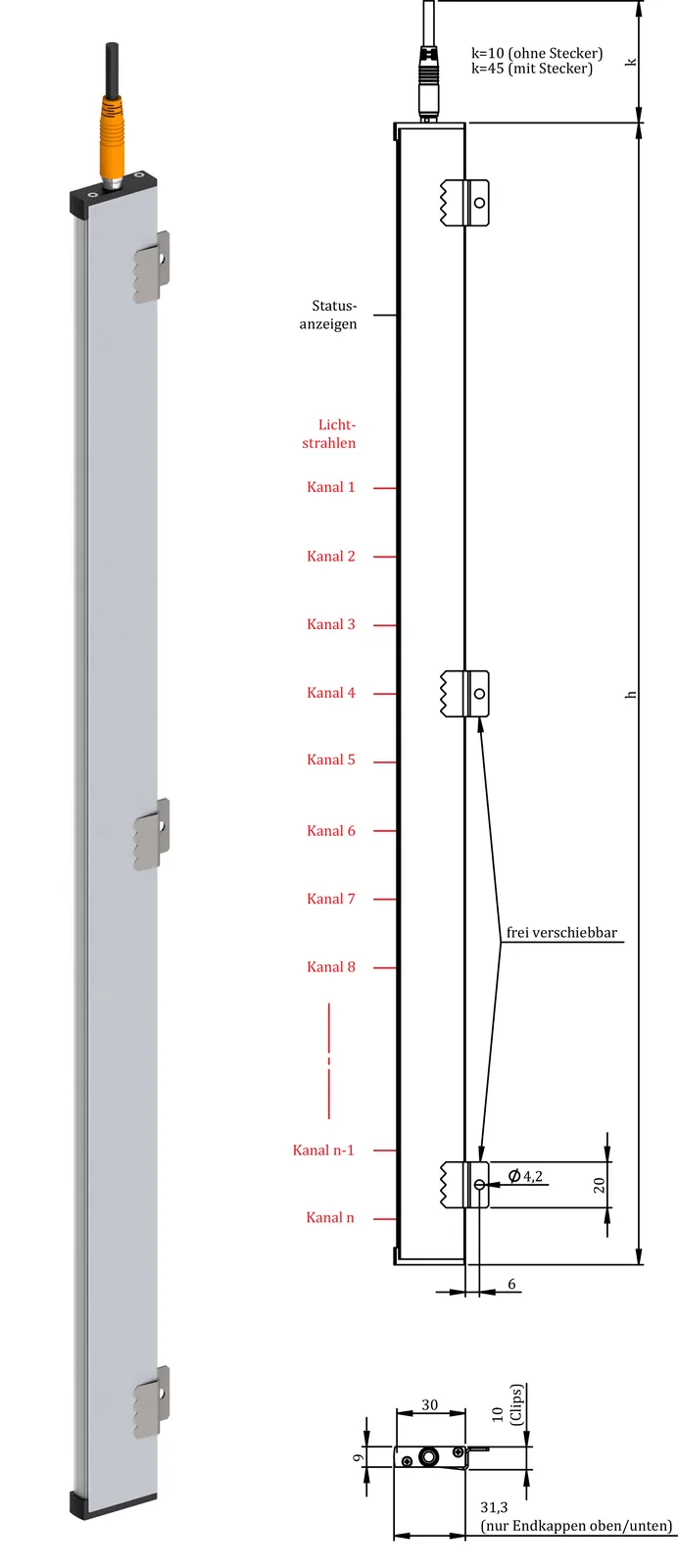

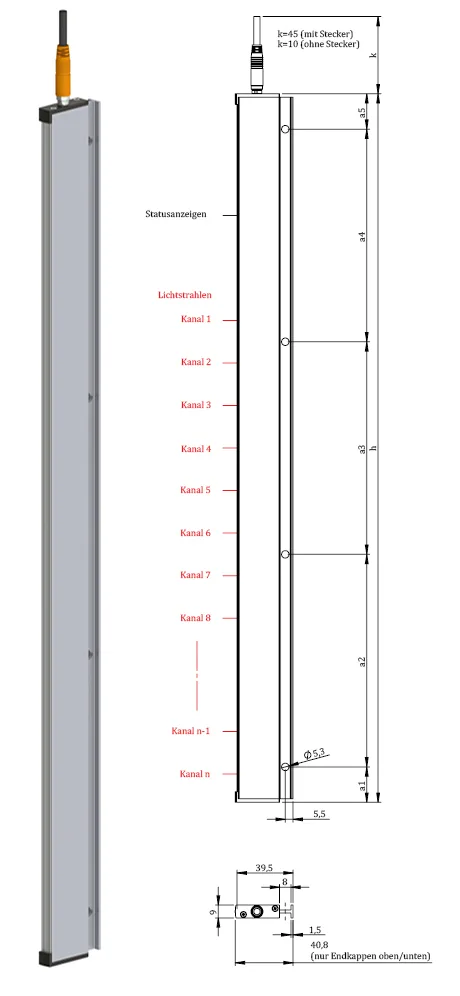

Befestigungsarten

(Längenangaben siehe Tabellen im Datenblatt.)

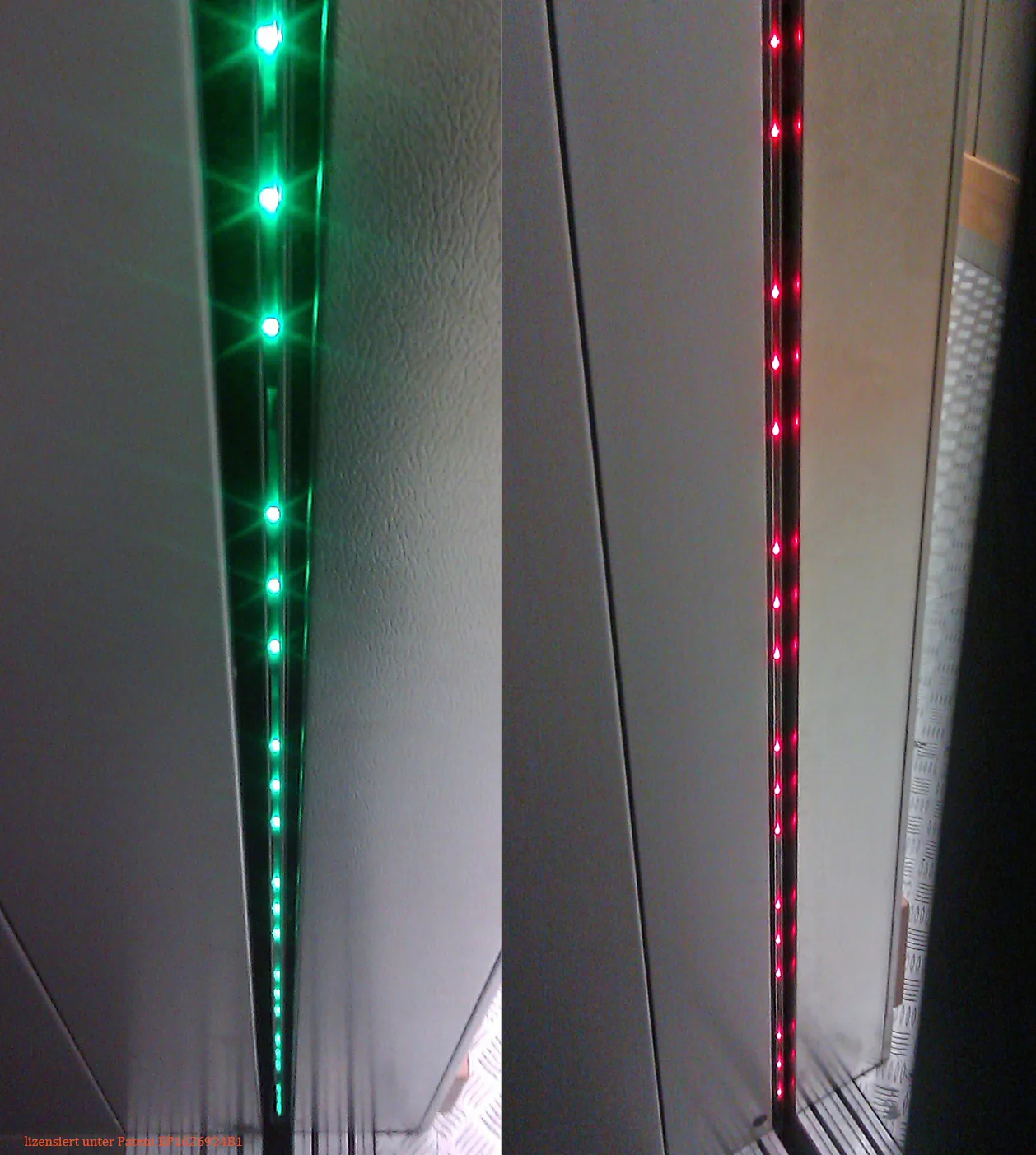

Beispiel: ILG-LED, das ILG mit integrierten Rot-Grün-LEDs zur Signalisierung „Tür wird schließen/schließt/ist offen“

Die Variante ILG-LED ist mit grünen und roten LEDs beleuchtet. Die Sensorleisten werden vorzugsweise auf den Türblättern montiert. Bei sich öffnender oder offener Tür leuchtet das ILG-LED grün und zeigt somit „alles in Ordnung“. Vor Beginn einer Türschließung blinkt es mehrmals rot und signalisiert somit „Achtung, die Tür schließt gleich“. Bei sich schließender und geschlossener Tür leuchtet es konstant rot. Ist die Tür mehr als 60 Sekunden geschlossen, schalten die LEDs aus, um Energie zu sparen.

Das ILG-LED bietet somit ein Mehr an Sicherheit und eine „sichtbare Investition“ für Ihren Kunden. Es ist besonders gut geeignet z.B. für Seniorenwohnheime, Krankenhäuser und öffentliche Gebäude.

EN 81-20

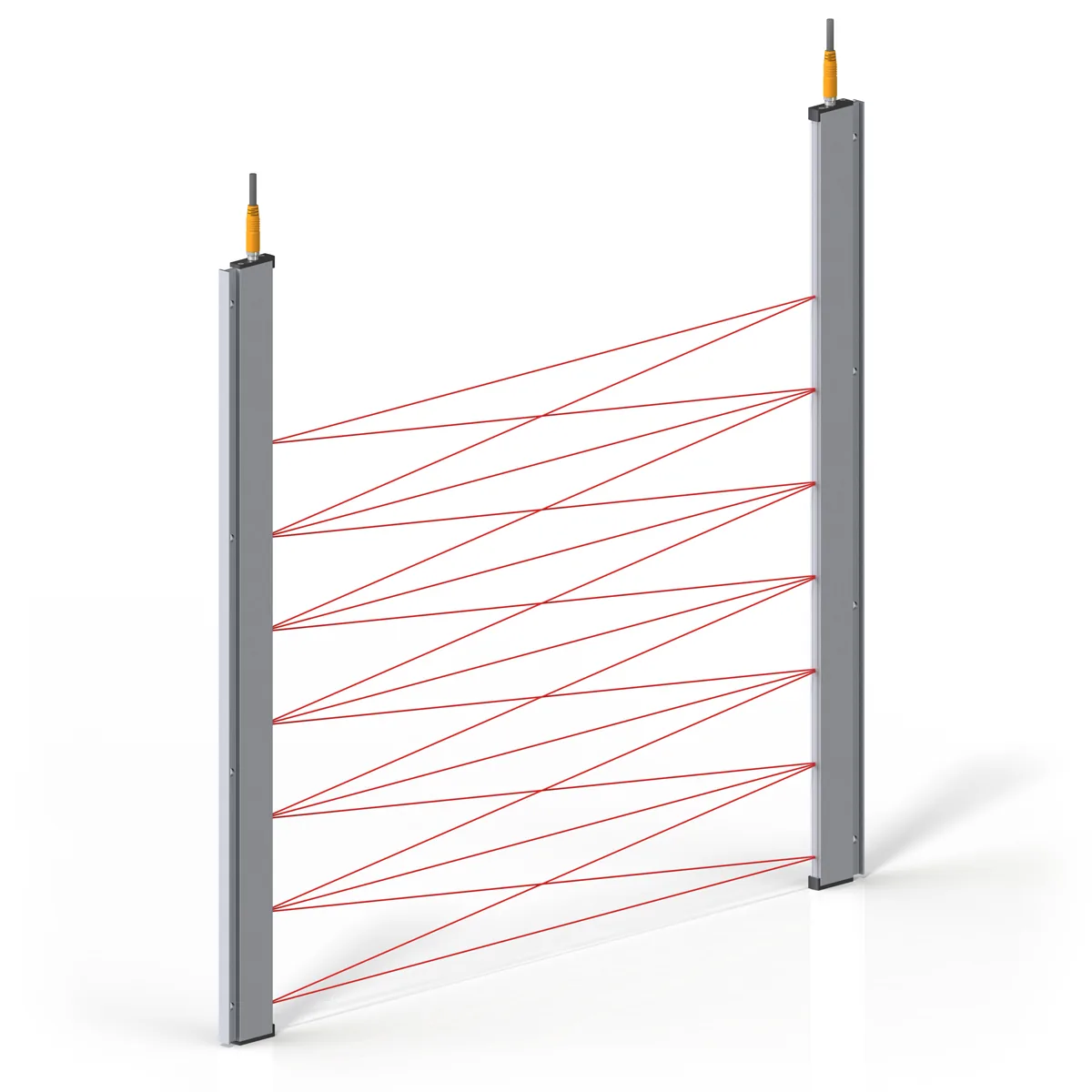

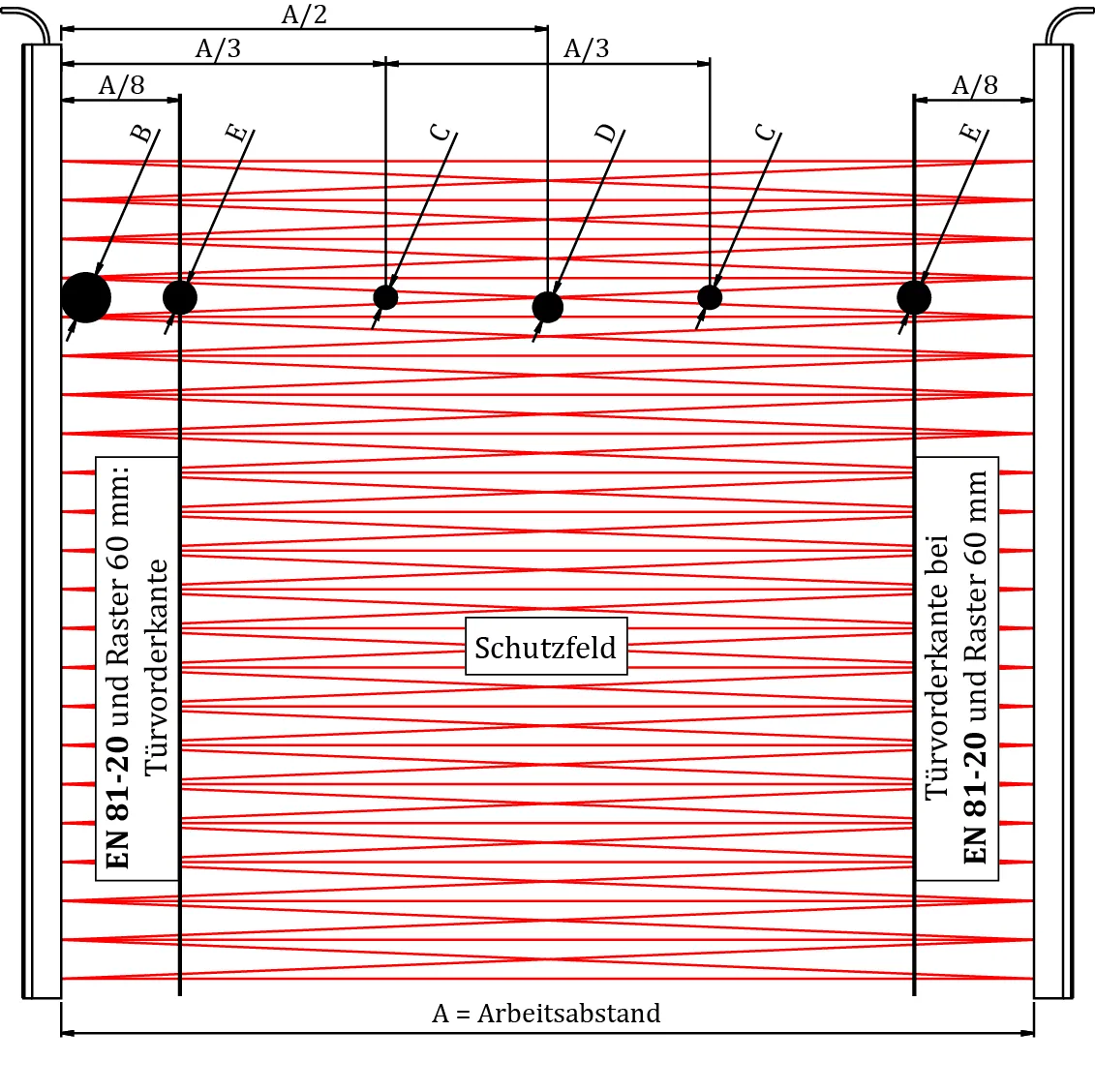

Der Abstand der Lichtstrahlen zueinander ist direkt an den Sensorleisten gleich dem Abstand der Kanäle. Durch die dreifache Kreuzung der Lichtstrahlen ergibt sich im Inneren des Schutzfeldes eine höhere Auflösung als direkt an den Sensorleisten. Die Größe der erkannten Gegenstände ist im Bild mit B, C, D, E angegeben. Für die Lichtgittervarianten ergeben sich:

Raster 12: B=123 mm D=63 mm C=43 mm
Raster 06: B= 63 mm D=33 mm C=23 mm
Raster 05: B= 50 mm D=27 mm C=19 mm
Raster 04: B= 43 mm D=23 mm C=17 mm
Raster 02: B= 23 mm D=13 mm C=10 mm

Gem. EN 81-20 muss das Lichtgitter bei kraftbetätigten Aufzugtüren 50 mm große Fremdkörper erkennen (B im Bild). Lichtgitter mit Kanalraster 02, 04 und 05 erfüllen die Norm ohne Einschränkung. Bei Raster 06 müssen Kreuzstrahlen parametriert sein (Standard) und die Sensorleisten um jeweils min. A/8 von der Türkante zurückgezogen montiert werden (E im Bild), z.B. bei einer lichten Türbreite von 900 mm min. 113 mm. Kanalraster 12 ist bei EN 81-20 nicht erlaubt.

EN 81-20 wird erfüllt, wenn sich die Lichtstrahlen zwischen 25 und 1600 mm oberhalb der Fahrkorbtürschwelle befinden. Soll das Lichtgitter auch direkt an der Türkante montiert werden, verwenden Sie bitte min. ILG-32/05 (Vorzugstyp) oder ILG-42/04.

Gem. EN 81-20 muss ein Ausfall des Lichtgitters erkannt werden. Hierfür steht der standardmäßige Testeingang des ILG zur Verfügung (Funktion siehe Datenblatt).

EN 81-70

Die Norm wird erfüllt, wenn sich die Lichtstrahlen zwischen 25 und 1800 mm oberhalb der Fahrkorbtürschwelle befinden. Setzen Sie hierfür z.B. min. ILG-31/06, ILG-36/05 (Vorzugstyp) oder ILG-46/04 ein.

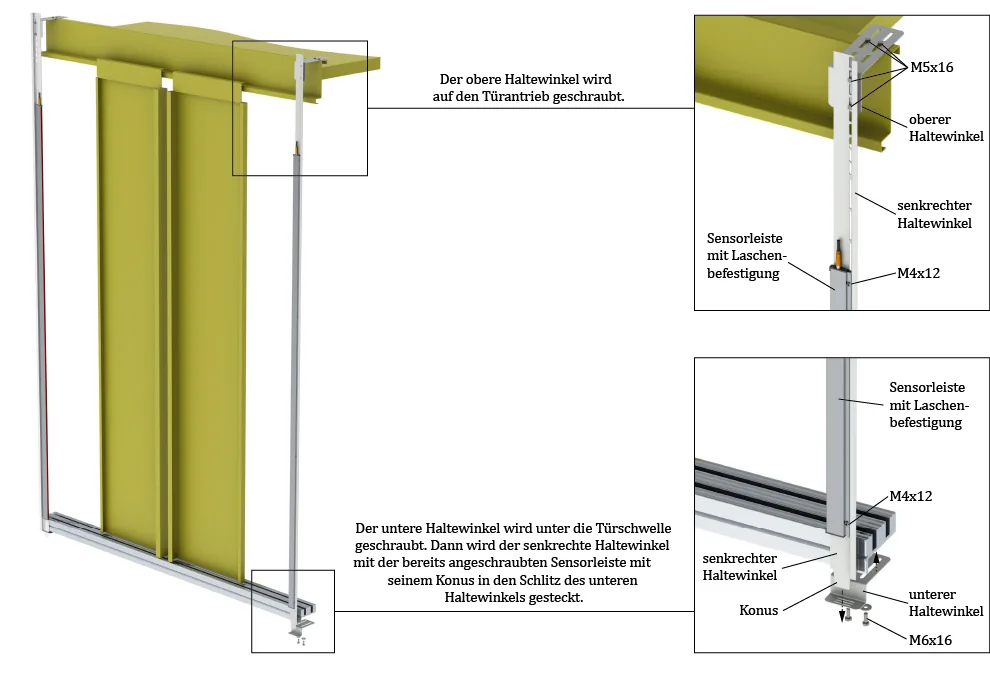

UNI-AS - Montagesatz für die Festmontage an Aufzugtüren

Für die Festmontage des ILG im Türeinzugbereich zwischen Kabinen- und Schachttür wurde der universell verwendbare UNI-AS-Montagesatz entwickelt. Das ILG mit Laschenbefestigung kann so an fast jede zentral und seitlich öffnende Automatiktür montiert werden. Der Montagesatz dient gleichzeitig als verdrehsichere und stabile Verlängerung der Sensorleisten.

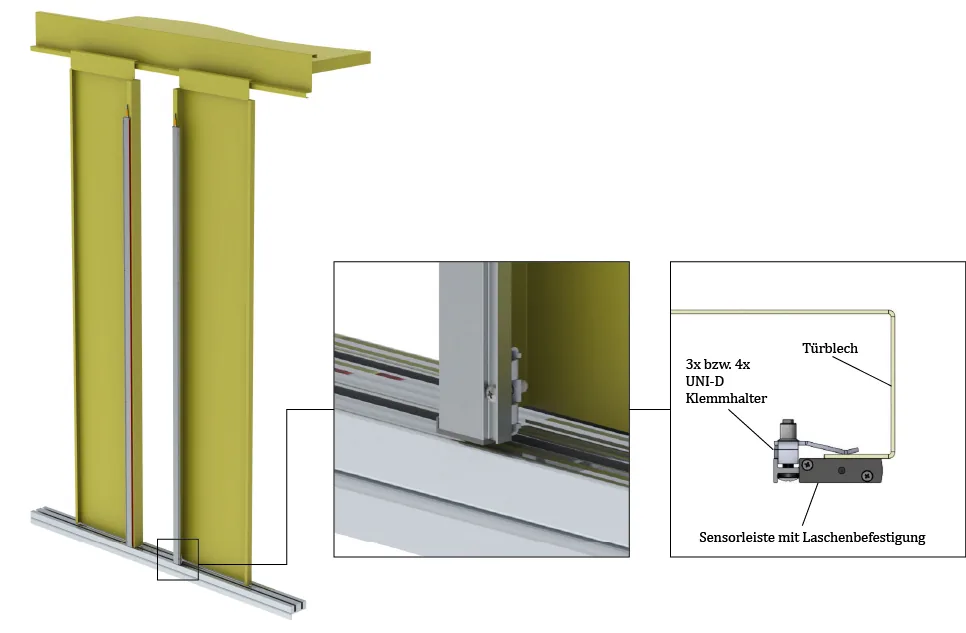

UNI-D - Montagesatz für die dynamische Montage an Türblättern

Für die Montage des ILG an den Türblättern können die Sensorleisten mit Laschenbefestigung entweder direkt auf Türblätter geschraubt oder die Klemmhalterungen UNI-D verwendet werden. Mit UNI-D können die Sensorleisten an die Falz der Türblätter geklemmt werden, ohne ein Loch bohren zu müssen.

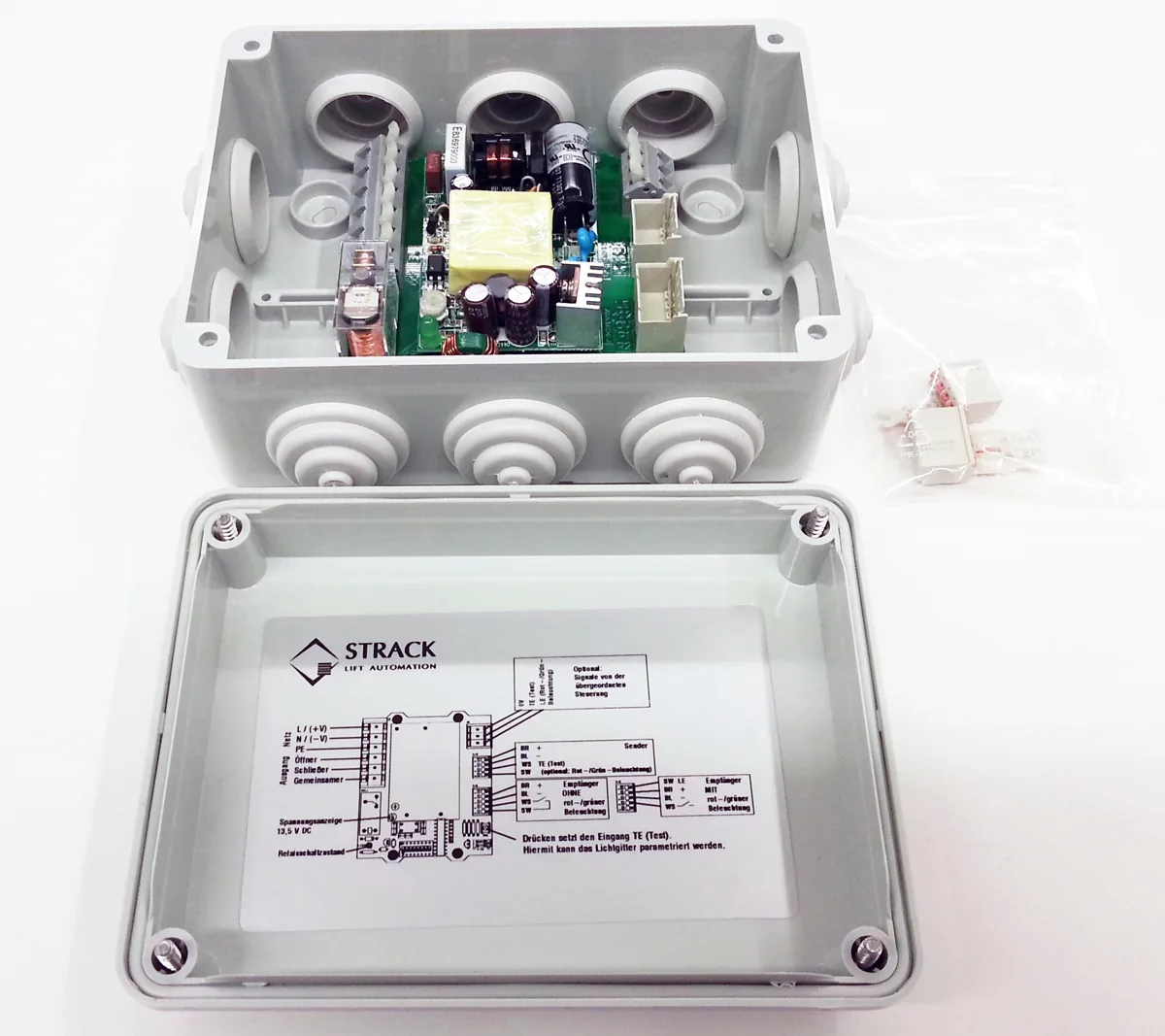

NTR12-Netzteil

Optionales Netzteil bei Spannungsversorgung >30V oder Summerfunktion
