MULTiLED-SL
Das LED-Schachtlicht für Aufzüge
MULTiLED-SL ist sehr preiswert, sehr schnell montiert, sehr klein, absolut wasserdicht und anschlussfertig.
MULTiLED-SL liefert eine EN 81-20 konforme, gleichmäßig helle und nahezu schattenfreie Ausleuchtung des Schachts bis 10 m² Grundfläche bei Betonwänden. Bei sehr großen Schächten kann eine zweite Beleuchtung z.B. gegenüber und bei sehr hohen Aufzügen mehrere Beleuchtungen übereinander angebracht werden.

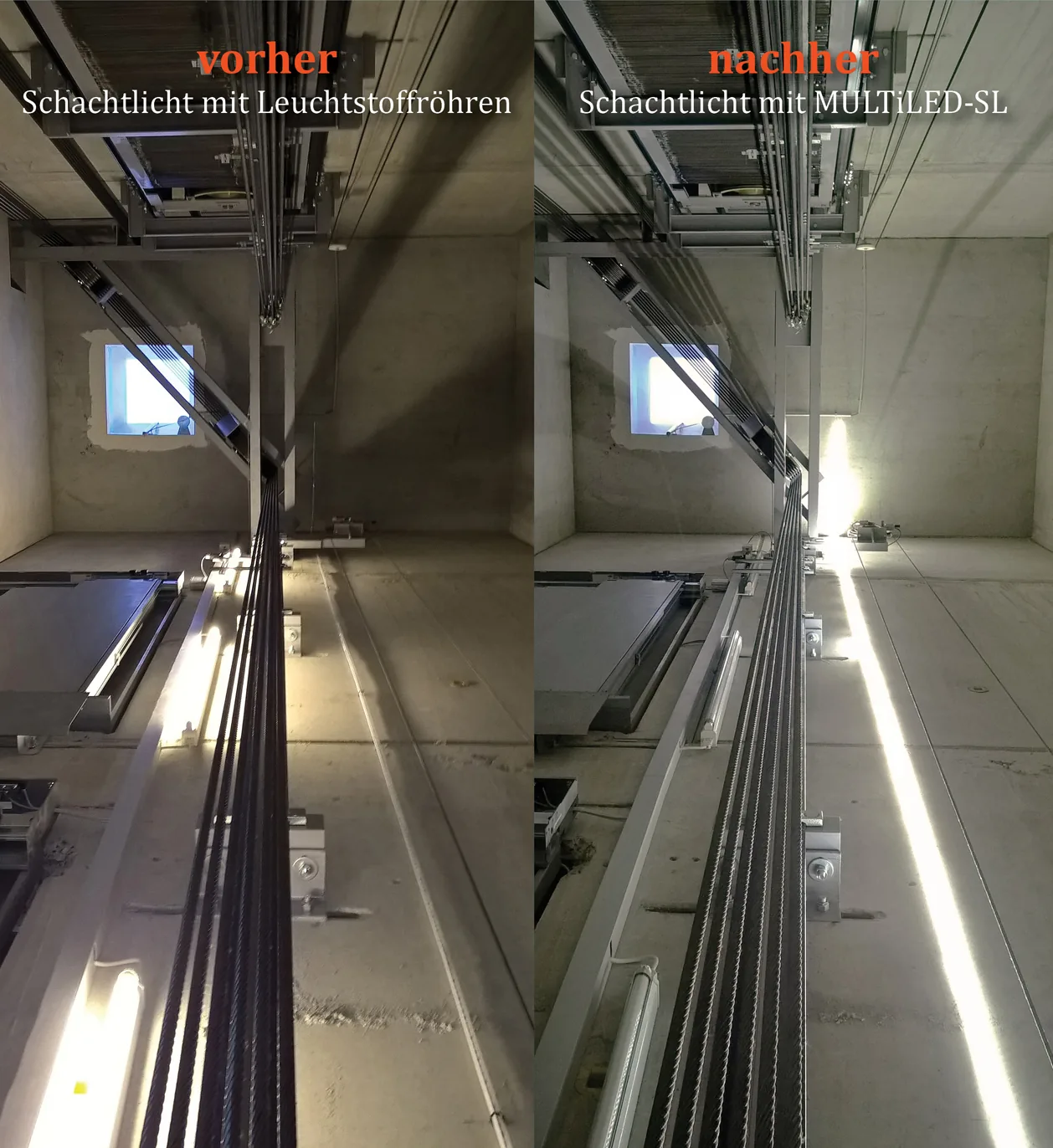

Die Standard-Leuchtfarbe ist Tageslichtweiß, was eine reale Farbwiedergabe und einen hohen Kontrast aller beleuchteten Gegenstände im Schacht bietet.

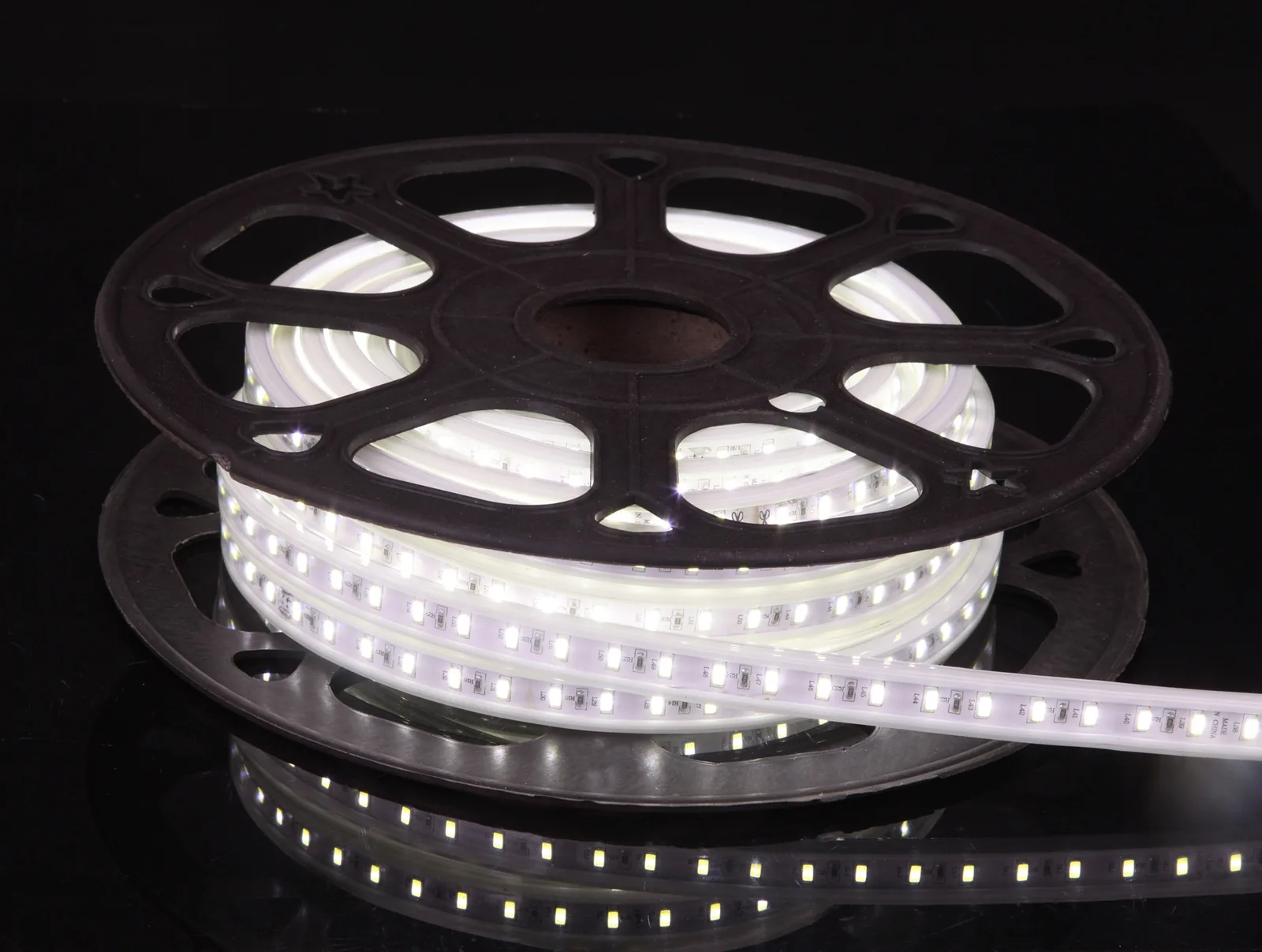

MULTiLED-SL besteht aus flexiblen Leiterplatten, eingebettet in einem hochtransparenten PVC-Mantel. Die innere weiße Umspritzung der Leiterplatten mit Seitenreflektoren sorgt für mehr Lichtausbeute als bei Wettbewerbsprodukten. Die besonderen Abdichtungen aller Anschlussstellen und die im Kabel integrierte vollvergossene Ansteuerelektronik garantieren IP68. Die MULTiLED-LED-Chips sind 3-fach parallel geschaltet, somit nicht nur sehr hell, sondern auch langlebig. Sollte es dennoch mal zu einem Leiterbahn- oder Bauteilfehler kommen, wäre dadurch nur eine einzige LED oder max. ein Meter der Beleuchtung betroffen.
Montage

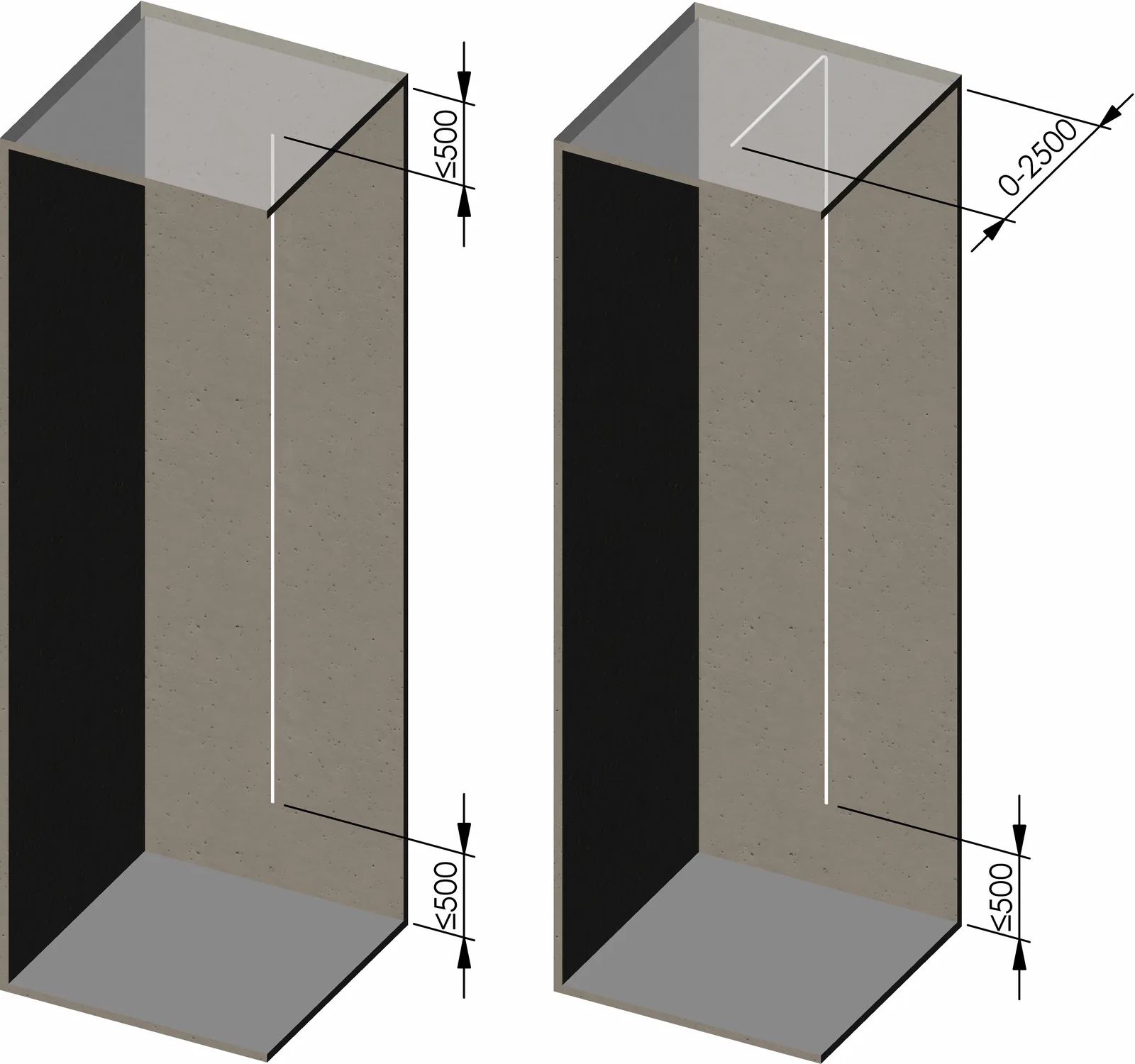

Bild L: Minimallänge
Bild R: Optimallänge
Montageablauf:

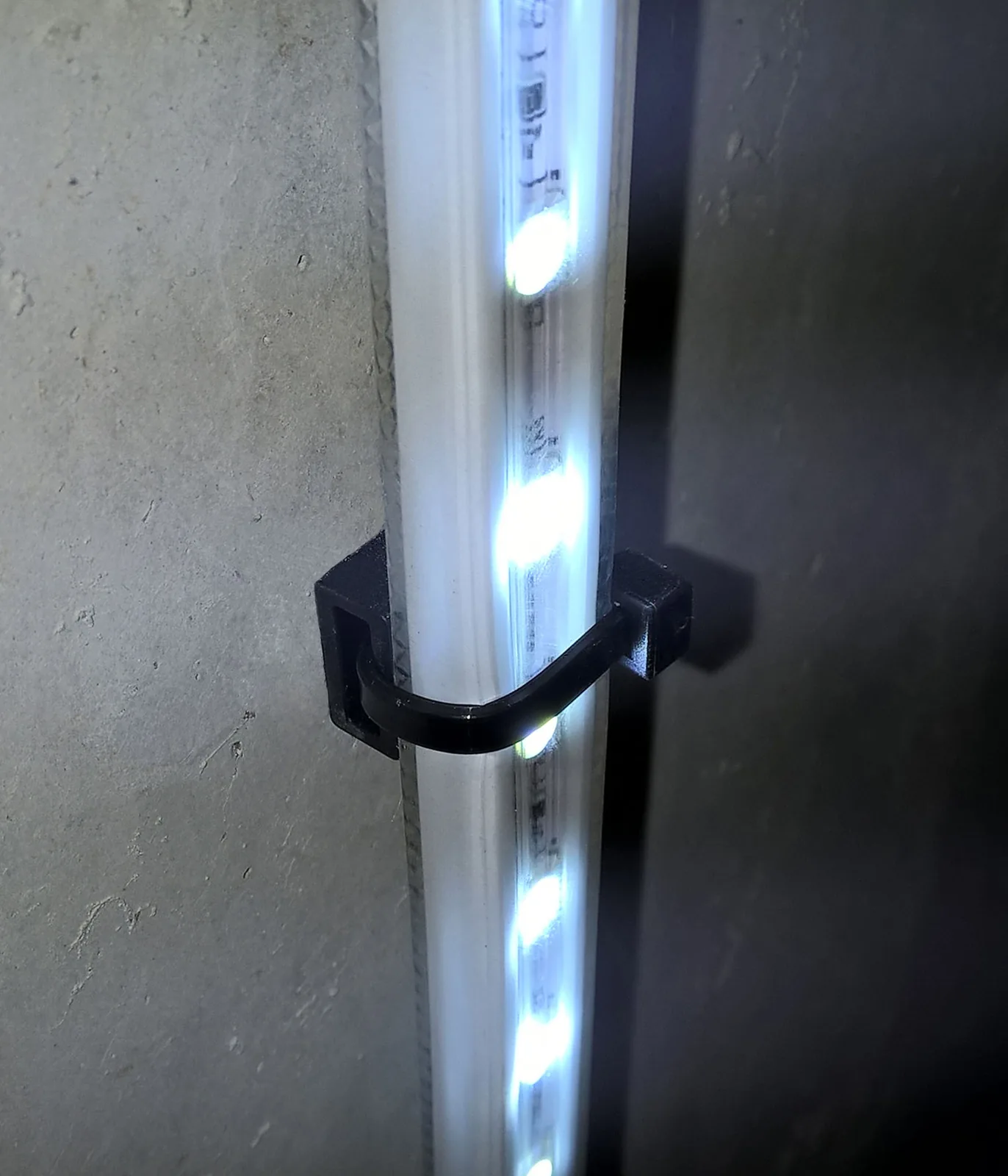

alle 2m ein 6mm-Loch bohren, Steckdübel einschlagen, mit Kabelbinder anbinden

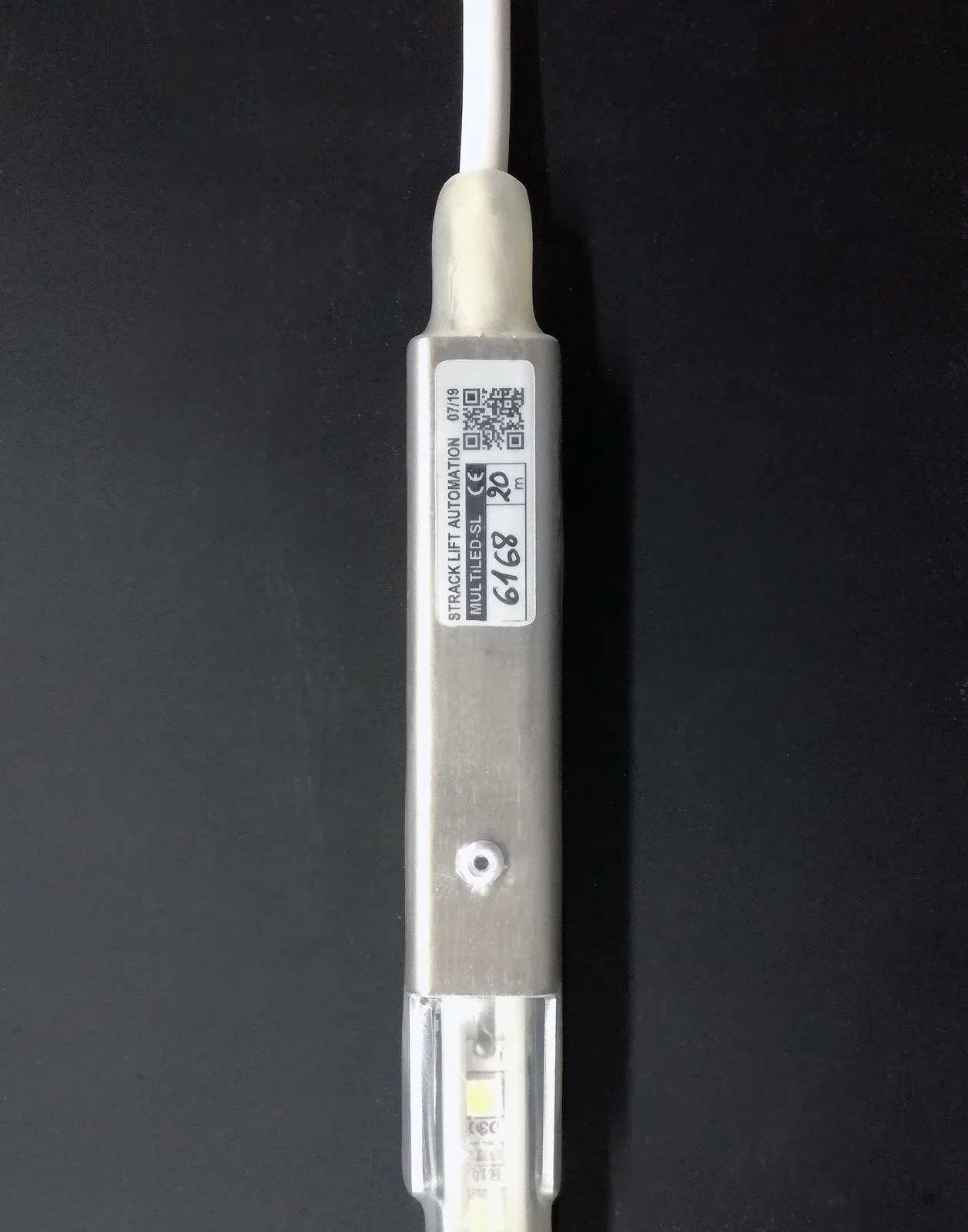

Neue Anschlusselektronik
Neue Elektronik sorgt für mehr Power bei nur minimaler Erwärmung. Somit sind jetzt Längen bis 100 Meter verfügbar.
Technische Daten
| Aufstellungshöhe max. | 2000m über NN |
| Einbaulage | beliebig |
| Umgebungstemperatur (°C) | Betrieb/Lagerung -25 bis +55 Transport -25 bis +70 (keine Vereisung und Kondensierung) |
| Umgebungsluftfeuchtigkeit (%) | Betrieb/Lagerung/Transport 5 bis 95 |
| Maße im Einbauzustand (inkl. Wandhalter) (mm) | B x T: 22 x 16 (an den dicksten Stellen) |
| Länge (m) | 1-100 (herstellbar in vollen Metern) |
| Biegeradius min. (mm) | 50 vor-zurück / 300 links-rechts |
| Gewicht (g) | 120 je Meter (ohne Kabel) |
| Material der Umhüllung | PVC weiß und transparent |
| Schutzart EN 60529/EN 61140 | IP68 / Schutzklasse II (schutzisoliert) |
| Leuchtstärke (lx) | 280@1m / 125@2m (Messtol. ±3%) |
| Anzahl / Typ der LEDs | 60 je Meter / Trichip |
| Leuchtfarbe | Tageslichtweiß |
| Modulationsfreq. der LEDs (Hz) | 2x Betriebsspannungsfrequenz (z.B. 100 Hz) |
| Abstrahlwinkel (°) | 120 |
| Lebensdauer der LEDs (h) | >50.000 |
| Betriebsspannung (V) | 200-250 AC/DC (0-60 Hz) |
| Leistungsaufnahme (W) | 8 @230V je Meter |
| Anschlusskabel | PVC, rund D=6-7mm, feindrähtig 2x 1 mm² |
| Anschluss | 2 Adern, Ende offen |
| erforderliche Absicherung | 4A (B) oder 6A (B) |
| verpolgeschützt | ja |
| dimmbar | ja |
| Konformität | EN 81-1/-2:1998+A3:2009, EN 81-20:2020 |
Datenblätter
-
PDF
Datenblatt MULTiLED-SL1,3 MB DE
Betriebsanleitungen
-
PDF
Betriebsanleitung MULTiLED-SL1,1 MB DE
